소화전 원리, 물이 없는 소화전이 겨울에 얼지 않는 이유
소화전을 열면 물이 바로 쏟아질 것 같지만, 미국의 소화전 대부분은 평소 속이 텅 비어 있다. 이 글은 겨울에도 얼지 않게 설계된 소화전 원리를 밸브 위치, 스스로 물이 빠지는 배수 구조, 보닛 색깔의 뜻 순서로 풀어 본다. 한국 길에서 소화전이 잘 안 보이는 이유도 끝에 덧붙였다.
소화전을 열어도 물이 안 나오는 이유
미국 대부분 지역에서 소화전을 열면 아무것도 나오지 않는다. 지상에 드러난 부분은 텅 빈 무쇠 통이고, 안은 공기로만 차 있다. 소방 설비인데 물이 없다니 말이 안 되는 것처럼 들린다. 원 영상은 바로 이 관찰에서 출발한다. 이렇게 평소 통 안을 비워 두는 방식을 영어로는 dry barrel(마른 통) 소화전, 우리말로는 건식 소화전이라고 부른다.
얼핏 이상해 보이지만 물의 성질을 떠올리면 이해가 된다. 물은 화씨 32도, 그러니까 섭씨 0도에서 얼면서 팽창한다. 밀폐된 무쇠 통 안에서 얼면 얼음이 빠져나갈 곳이 없다. 그래서 얼음은 대신 쇠를 갈라 버린다.
주철은 늘어나지 않고 바로 금이 간다
여기에 재질의 성질이 겹친다. 소화전 몸통은 주철(cast iron)로 만든다. 주철은 녹인 쇳물을 틀에 부어 굳힌 쇠다.
주철은 압축에는 강하지만 인장에는 취약하다. 압축은 위아래에서 누르는 힘이고, 인장은 양쪽으로 잡아당기는 힘이다. 눌리는 힘은 잘 버텨도, 바깥으로 당겨지는 힘 앞에서는 늘어나지 않고 그대로 균열이 간다. 얼음이 안에서 밀어내는 힘은 정확히 이 당겨지는 힘이다.
그렇다고 도시 안의 소화전을 전부 데워둘 수는 없는 노릇이다. 그래서 설계자들이 택한 방법은 소화전을 얼지 않게 만드는 것이 아니라, 문제 자체를 땅속으로 옮기는 것이었다.

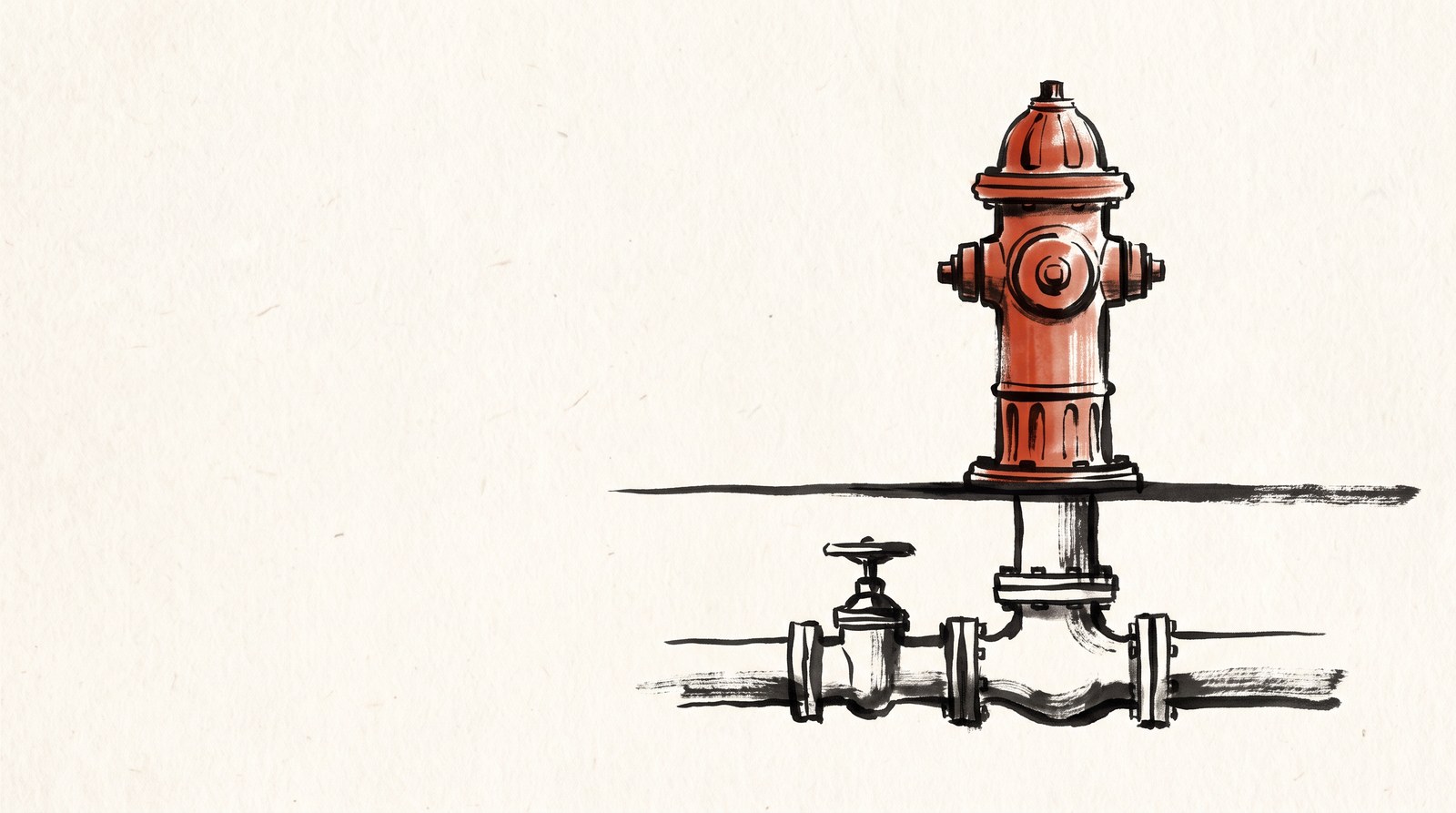

소화전 원리의 핵심, 밸브는 동결선 아래에
땅에는 일정 깊이 아래로 절대 얼지 않는 구간이 있다. 이 경계를 동결선(frost line)이라고 부른다. 메인 밸브를 그 선 아래에 묻으면 밸브는 얼 일이 없다. 밸브는 물길을 열고 닫는 마개 역할을 하는 부품이다.
그 깊이가 얼마인지는 영상이 말하지 않는데, 정해진 한 숫자가 있는 게 아니라 지역 기후에 따라 다르다. 겨울이 온화한 남부는 얕고, 추운 북부로 갈수록 깊어져 1미터를 훌쩍 넘기기도 한다. 그래서 매설 깊이는 설계자가 정하는 게 아니라 그 지자체가 정해 둔 동결심도(겨울에 땅이 얼어 들어가는 깊이) 기준을 따라간다.
대신 구조가 이상해진다. 밸브는 도로 밑 몇 피트(1피트는 약 30센티미터) 아래에 있고, 손잡이는 공중에 떠 있게 된다. 그래서 소화전은 그 높이 전체를 관통하는 하나의 긴 강철 봉으로 만들어진다. 캡(소화전 꼭대기 뚜껑) 위의 너트를 돌리면, 눈에 보이지도 않는 지하의 밸브를 돌리고 있는 셈이다.
너트가 오각형인 이유
그 너트는 4각이 아니라 5각이다. 그래서 일반적인 소켓 렌치 세트(육각 너트를 돌리는 흔한 공구 묶음)로는 열 수 없다. 이건 불편이 아니라 목적이다. 아무나 열어 물을 쓰거나 장난으로 여는 일을 막으려고 일부러 흔한 공구가 물리지 않는 모양을 골랐다. 소방대는 이 5각에 맞물리는 전용 공구인 하이드런트 렌치(스패너)를 소방차에 싣고 다닌다. 밸브가 들어 올려지면 물이 텅 빈 통을 타고 솟아오르고, 통 전체가 몇 초 만에 가득 찬다.
잠글 때가 진짜 핵심, 스스로 빠지는 물
영리한 부분은 여기서부터다. 물을 잠글 때 통 안에는 여전히 물이 가득 차 있다. 그대로 두면 그 갇힌 물이 아침이 되기 전에 꽝꽝 얼어붙는다.
그래서 밸브가 제자리에 앉는 순간, 바닥 근처에 있는 작은 구멍 두 개가 열리도록 되어 있다. 통 속에 남은 물은 기초 둘레에 다져 넣은 자갈층으로 스스로 빠져나간다. 자갈 사이에는 틈이 많아 물이 쉽게 스며 나간다. 사람이 따로 물을 빼줄 필요가 없다.
배수 구멍이 막히면 소화전이 죽는다
문제는 이 구멍이 자갈이 아니라 진흙으로 막힐 때다. 물이 빠져나가지 못하니 통에 물이 차고, 얼고, 갈라진다. 소화전이 망가지는 가장 흔한 원인 중 하나가 바로 이것이다.
배수 구멍이 막혔는지 확인하는 법
그럼 막혔는지 어떻게 아느냐는 질문이 남는데, 영상은 여기서 넘어간다. 확인 방법 자체는 단순하다.
- 물을 한 번 틀었다가 잠근다.
- 캡을 열어 통 안을 들여다본다.
- 정상이면 몇 분 안에 물이 빠져 바닥이 드러난다. 물이 그대로 남아 있으면 배수 구멍이 막힌 것이다.
소방서와 상수도 부서가 정기 점검에서 하는 일이 정확히 이 확인이다. 겨울을 앞두고 도는 점검이 유독 잦은 이유도 여기에 있다. 소화전은 공공 설비라서 이 점검은 관할 기관이 한다. 개인이 함부로 열어 보는 물건은 아니다.
차에 부딪혀도 지하 밸브는 그대로
숨어 있는 장치가 더 있다. 밑동에는 일부러 약하게 만들어 둔 링이 있다. 차량이 들이받으면 이 링이 먼저 끊어지면서 몸체만 깨끗하게 떨어져 나가고, 지하의 밸브는 잠긴 상태 그대로 남는다. 소화전이 부러져도 도로에서 물기둥이 솟지 않는 이유다.
따뜻한 지역은 아예 다르게 만든다
따뜻한 도시에서는 이런 장치를 굳이 쓰지 않는다. 밸브가 소화전 머리 부분에 그대로 올라앉아 있고, 통은 일 년 내내 물이 찬 상태로 유지된다. 얼 걱정이 없으니 복잡한 구조를 만들 이유가 없다는 뜻이다. 이런 방식은 건식과 반대로 습식(wet barrel) 소화전이라고 부른다.
소화전 색깔 의미, 보닛 색은 물의 양 표시
소화전 윗부분(보닛)에 칠해진 색도 꾸미려고 넣은 것이 아니다. 그 지점의 수도 본관(도로 밑을 지나는 굵은 상수도관)이 실제로 공급할 수 있는 물의 양을 나타내는 표시다.
영상은 "양을 나타낸다"까지만 말하고 어떤 색이 어떤 양인지는 넘어간다. 미국에서 널리 쓰이는 기준은 소방 관련 표준(NFPA 291)의 권고안이다. NFPA는 미국의 민간 화재 예방 단체로, 소방 설비 기준을 만들어 낸다. 이 권고안은 분당 유량(gpm, 1분에 나오는 물의 갤런 수)을 네 단계로 나눈다. 1갤런은 약 3.8리터다.
- 파랑: 분당 1,500갤런 이상
- 초록: 1,000~1,499갤런
- 주황: 500~999갤런
- 빨강: 500갤런 미만
소방대가 현장에 도착해 어느 소화전에 굵은 관을 물릴지 몇 초 만에 판단하려고 만든 약속이다. 다만 이건 권고이지 법이 아니라서 지자체가 자기 방식대로 칠하기도 한다. 색만 믿지 않고 관할 소방서의 표기 기준을 확인하는 게 정확하다.
소화전 하나하나는 결국 도로 밑에 묻힌 수도 본관에서 위로 뻗어 올린 입상관(세로로 세운 관)이다. 그리고 그 입상관들이 블록을 따라 일정한 간격으로 세워져 있다.
한국 길에서는 왜 잘 안 보일까
영상이 다루는 건 미국 이야기라서, 한국에서 같은 물건을 찾으면 잘 안 보인다. 한국은 지상식 소화전과 함께 도로 아래에 뚜껑만 내놓는 지하식(맨홀형) 소화전을 많이 쓰기 때문이다. 눈에 띄지 않을 뿐 원리는 같다. 얼 수 있는 부분을 얼지 않는 깊이로 내려보내는 것이다. 도로에 찍힌 소화전 표시와 노란 뚜껑이 그 자리를 알려주는 표식이고, 그 위에 차를 세우면 안 되는 이유도 같다.
텅 비어 있는 게 곧 준비된 상태다
겨울 내내 눈 밑에서, 소화전 안에서는 아무 일도 일어나지 않는다. 아무 일도 일어나지 않는다는 것이 곧 설계가 제대로 작동하고 있다는 뜻이다.
밝은 빨강으로 칠해진 채 속이 비어 있고 조용히 서 있는 소화전은, 게을러서 비어 있는 것이 아니다. 비어 있기 때문에 얼지 않고, 그래서 언제든 쓸 수 있는 상태로 서 있는 것이다.
자주 묻는 질문
소화전 원리를 쉽게 설명하면 어떻게 되나요?
얼 수 있는 물을 땅속 깊이 두는 것이 핵심이다. 물을 여닫는 밸브는 땅이 얼지 않는 깊이에 묻혀 있고, 지상의 몸통은 평소 비어 있다. 쓸 때만 긴 봉으로 밸브를 열어 물을 올리고, 잠그면 바닥 구멍으로 남은 물이 빠져나간다.
소화전 안에 물이 차 있으면 왜 문제가 되나요?
추운 지역에서는 통 속 물이 얼면서 팽창해 무쇠 몸통을 갈라 버린다. 주철은 안에서 밀어내는 힘에 늘어나지 못하고 바로 금이 가는 재질이다. 그래서 겨울이 있는 지역은 통을 비워 두는 건식 구조를 쓰고, 따뜻한 지역만 물이 찬 구조를 쓴다.
소화전 윗부분 색깔은 무슨 뜻인가요?
그 소화전에서 끌어 쓸 수 있는 물의 양을 알려주는 표시다. 미국에서는 NFPA 권고에 따라 파랑이 가장 많고, 초록, 주황, 빨강 순으로 적다. 권고일 뿐 법은 아니어서 지역마다 다를 수 있으니, 정확한 기준은 관할 소방서 안내를 확인해야 한다.
한국 소화전도 같은 원리로 얼지 않게 만드나요?
원리는 같다. 한국은 지상식과 함께 도로 아래에 뚜껑만 드러낸 지하식 소화전을 많이 써서 눈에 잘 띄지 않을 뿐, 얼 수 있는 부분을 얼지 않는 깊이로 내려보낸다는 생각은 똑같다. 도로의 소화전 표시와 노란 뚜껑이 위치를 알려준다.
이 글은 자막 기반(빠른 모드)으로 정리했다. 영어 원문을 번역한 내용이라 일부 전문용어 표현은 뉘앙스가 다를 수 있다. 원 영상이 설명 없이 넘어간 대목은 본문에서 편집자가 채워 넣었고, 그 자리에 표시해 두었다.
